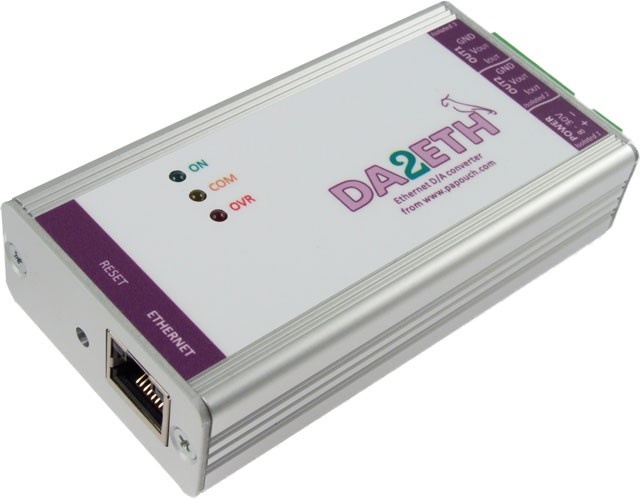

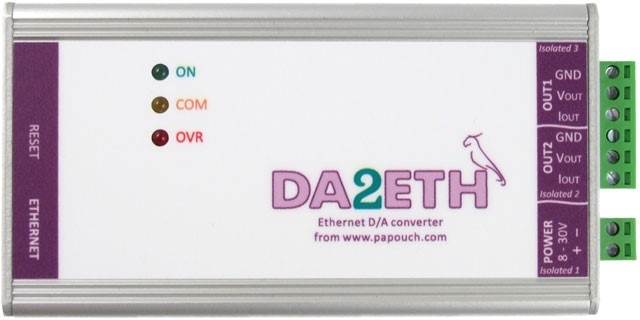

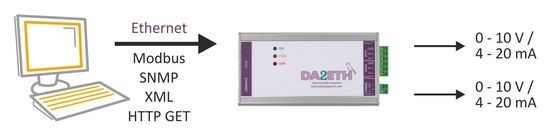

De DA2ETH is een universele convertor met analoge uitgang die wordt gebruikt voor besturing en regeling. Twee onafhankelijke analoge uitgangen kunnen zowel spanning als stroom zijn. De beschikbare bereiken zijn: 0 - 10 V, 0 - 5 V, ±10 V, ±5 V, 4 - 20 mA, 0 - 20 mA, 0 - 24 mA. Ethernet-communicatie: Modbus, SNMP, XML, HTTP GET, TCP/UDP (Spinel).
Analoge DA2-uitgangen kunnen worden gebruikt voor procesregeling en -automatisering of het aansturen van analoge ingangen (bijv. elektronische thermostaten, elektronische kleppen, snelheidsregeling, dimmen van verlichting, ...).
Kenmerken

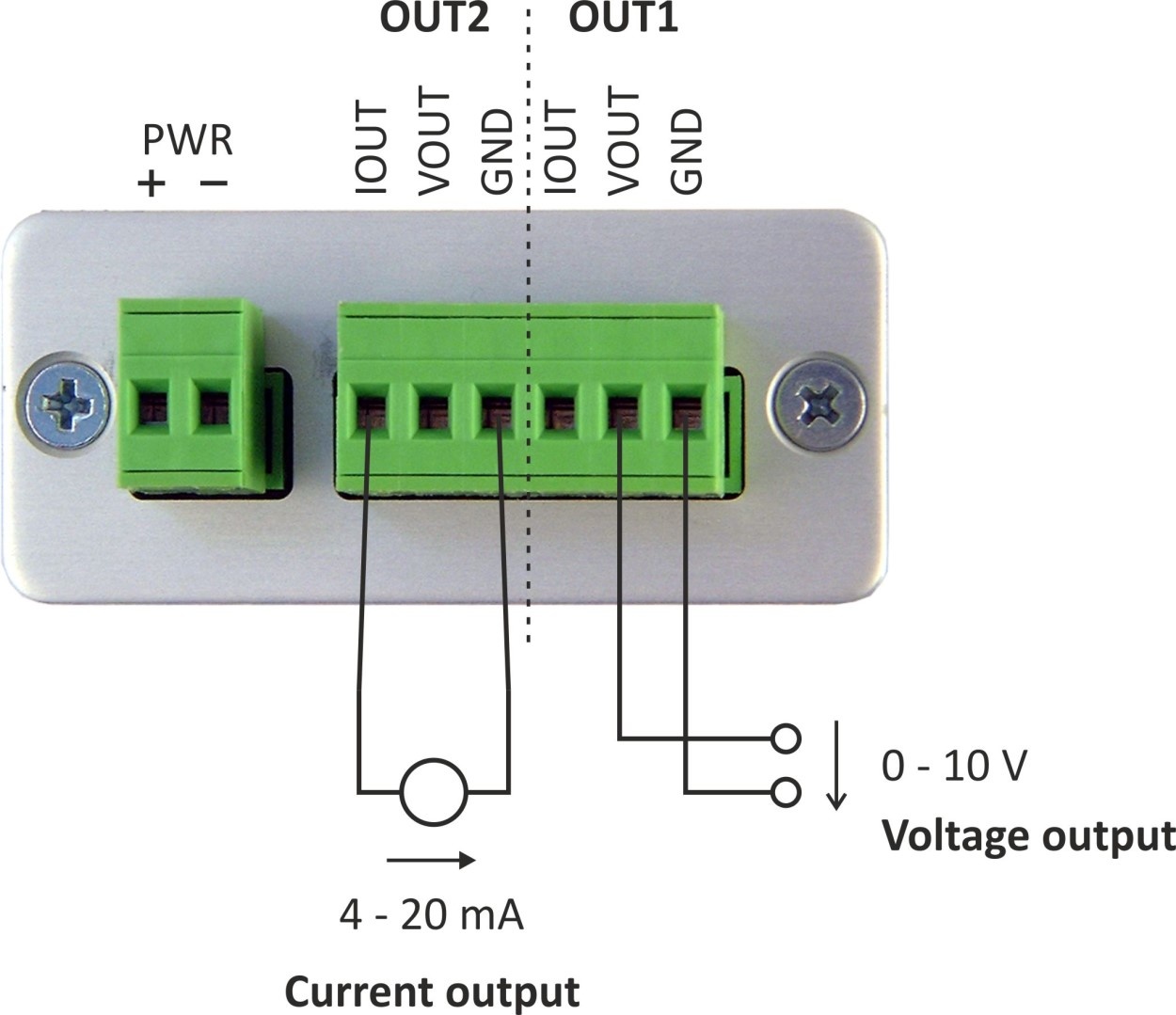

- Twee analoge uitgangen (onafhankelijke instellingen voor stroom of spanning). Beschikbare bereiken: 0 - 10 V, 0 - 5 V, ±10 V, ±5 V, 4 - 20 mA, 0 - 20 mA, 0 - 24 mA
- Elke uitgang galvanisch geïsoleerd.
- Uitgangsbereik gedeeld tot 10 000 delingen.
- Actieve stroomuitgangen.
- Standaard uitgangswaarde is configureerbaar. Er kan een interval worden ingesteld waarna de uitgang automatisch terugkeert naar de standaardwaarde.
- 16 bit D/A-omzetter
- Ethernet-communicatie via Modbus TCP (server of client), SNMP, HTTP GET,
- TCP/UDP (Spinel).
- Groot bereik van de voedingsspanning (8 tot 30 V).
Opties voor uitgangsbesturing
Alle hieronder vermelde instellingen worden in detail beschreven in de datasheet die kan worden gedownload in PDF-formaat.

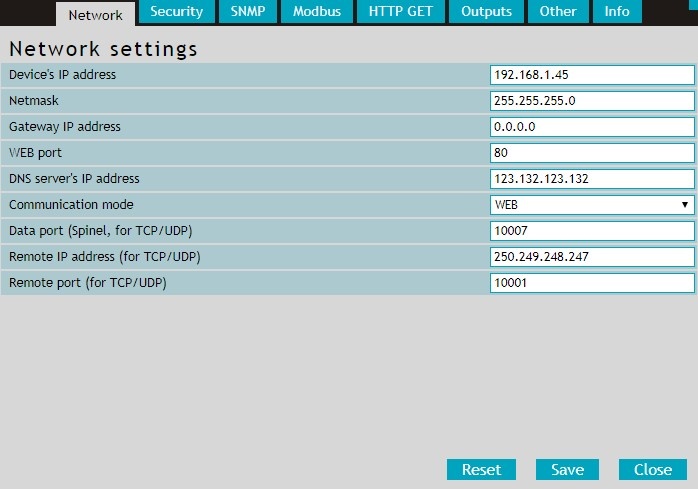

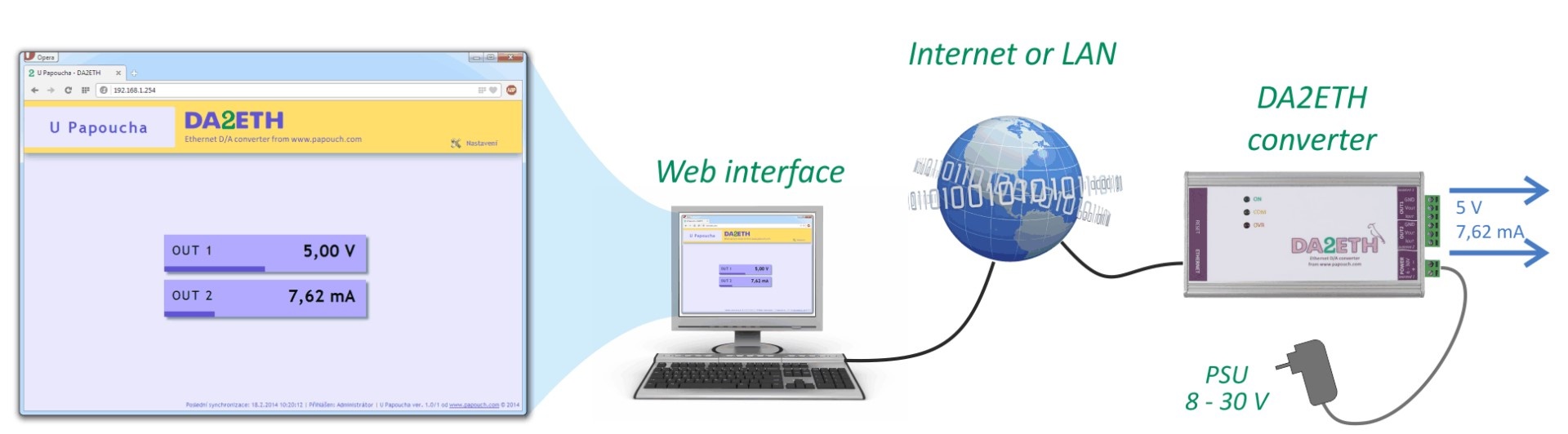

- Handmatig: WEB interface Handmatige invoer via de WEB interface.
- Automatisch: Modbus TCP (client mode). Automatisch lezen van een extern apparaat met behulp van Modbus TCP-protocol (client-modus). DA2 leest automatisch ModBus-registers van een extern apparaat en stelt op basis daarvan de uitvoerparameters in.

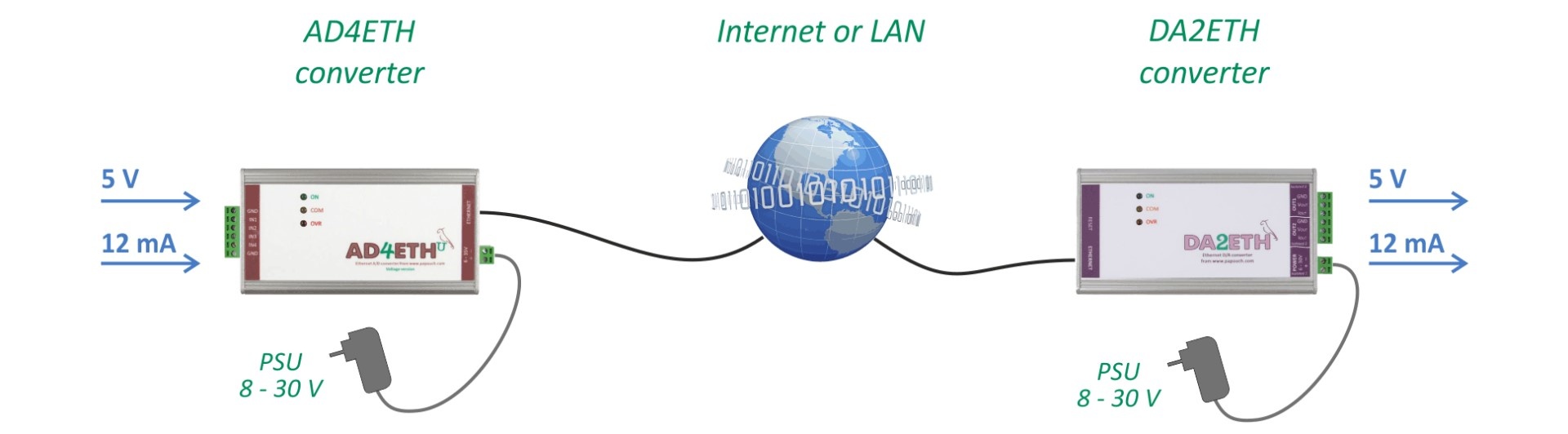

- Automatisch: AD4ETH-ingangsspiegeling. Verleng analoge signalen over een grote afstand door gebruik te maken van Ethernet (Internet/Ethernet) in combinatie met AD4ETH-module. Nadat de instellingen zijn opgeslagen, begint de DA2ETH periodiek de waarden van de AD4ETH te lezen en stelt deze waarden in op zijn uitgangen, zodat de status van twee analoge signalen op deze manier kan worden overgebracht.
- Automatisch: Modbus TCP (servermodus). Veranderen van uitgangen met behulp van Modbus TCP (server mode). Een externe client kan uitgangswaarden instellen door ze in ModBus-register in DA2-unit te schrijven.

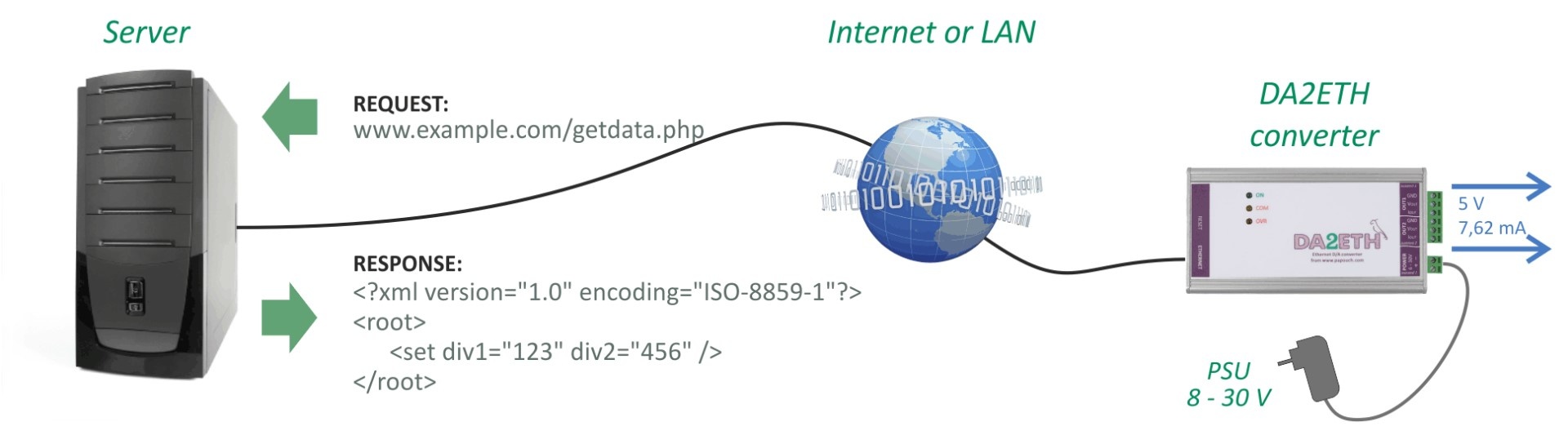

- Automatisch: XML Geautomatiseerd lezen van een externe server met behulp van XML. De externe server heeft de gegevens in XML-formaat, de DA2-eenheid leest ze periodiek en stelt de uitgangswaarden in.

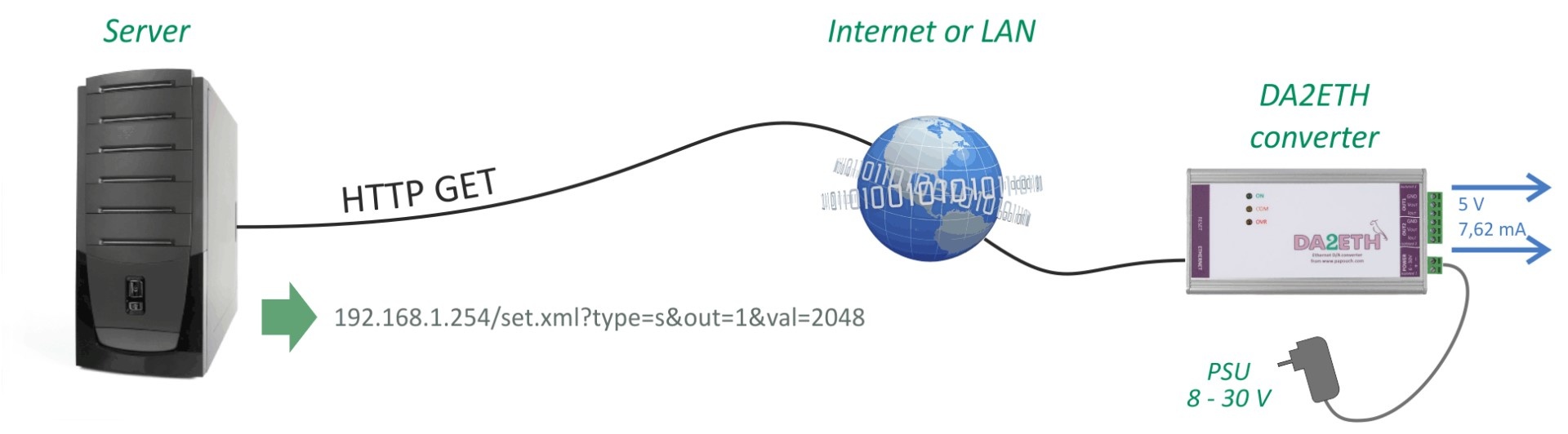

- Automatisch: HTTP GET. Outputwaarden instellen met HTTP GET. De externe server roept een script op in de DA2-unit en stuurt de outputwaarden als parameters.
- Automatisch: SNMP. Gebruik SNMP (Simple Network Management Protocol). Een gestandaardiseerd protocol dat wordt gebruikt voor netwerkbeheer. DA2 werkt als een SNMP-agent.
- Automatisch: TCP/UDP. Gebruik van TCP-communicatie met Spinel-protocol. Beschikbare modi zijn TCP-server, TCP-client, UDP. Deze communicatieoptie kan niet worden gecombineerd met andere opties.
Data reading in XML format
Alle waarden van de DA2ETH-converter kunnen ook in XML-formaat worden verkregen. Dat is een van de gemakkelijkste manieren om automatisch gegevens uit een converter te lezen. Voorbeeld van DA2ETH XML
