CQ485 - RS485 / 422 repeater en isolator
Inclusief eenvoudige installatiesoftware. Configuratie via USB-interface.

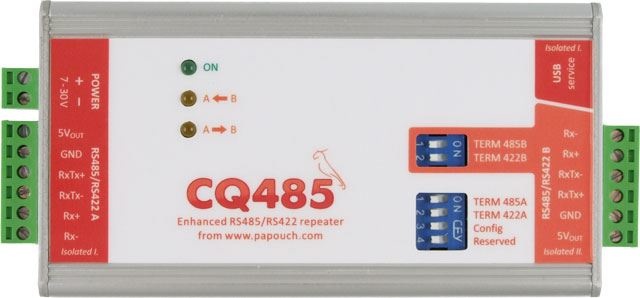

CQ485 is een RS485- en RS422-repeater, converter en isolator in één apparaat. Beide zijden zijn galvanisch geïsoleerd. Communicatiesnelheid tot 921,6 kBd.
Waar is deze isolator / repeater nodig?
RS485 en RS422 worden gebruikt in de industrie. Hoewel die lijnen erg robuust zijn en tot wel 1200 m kunnen lopen, heb je soms een repeater of een isolator nodig. Wanneer?
Kabel lengte groter als 1200m.
Als u een ster verbinding gebruikt.
Als het apparaat niet galvanisch gescheiden is van de voeding (tegen aardlussen).
Communicatie-interfaces
CQ485 heeft twee communicatie-interfaces - elk daarvan kan worden geconfigureerd als RS485, RS422 of RS422 multimaster. Beide interfaces zijn volledig geïsoleerd van elkaar. Afhankelijk van de configuratie kunt u een RS485- of RS422-isolator / repeater hebben. Of u kunt RS485 converteren naar RS422 en omgekeerd, terwijl u die twee isoleert. RS422 multimaster is ook beschikbaar.
Kenmerken
- Volledige galvanische isolatie (inclusief de GND) van beide lijnen van elkaar en van stroomcircuits

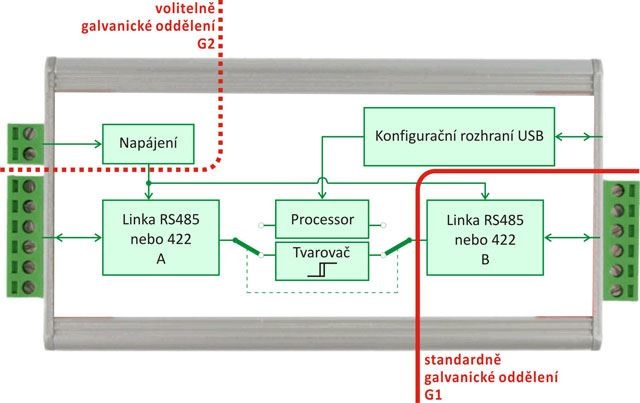

- Tweede galvanische isolatie van beide lijnen van GND-voeding (optioneel)
- Volledige signaalreconstructie (afhankelijk van de modus)
- De RS485 / 422-lijn (inclusief de aarding) is volledig geïsoleerd van USB en van de voeding (deze isolatie is standaard aanwezig voor alle typen)
- Optioneel een tweede galvanische scheiding van beide lijnen van de voedingsmassa.
- Overdrachtssnelheid tot 921,6 kBd
- Verbeterde overspanningsbeveiliging voor beide lijnen.
- Automatische richtingscontrole zonder vertraging.
- Breed bereik van de voedingsspanning
- Gemakkelijke instelling met meegeleverde software via USB-interface.
- Makkelijke installatie.
- Instelbare afsluitweerstanden die de rusttoestand van de lijn bepalen.

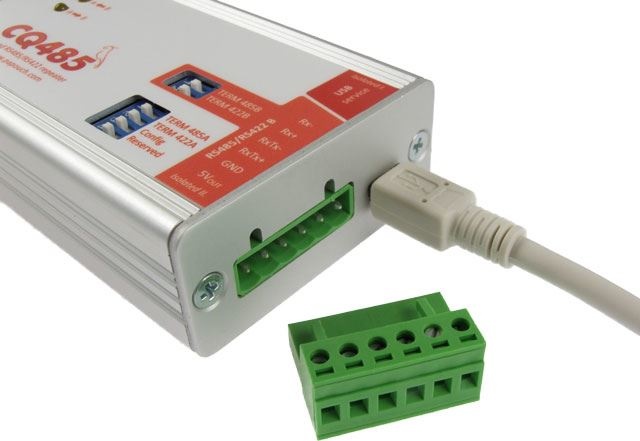

- Alle signalen zijn aangesloten via een slip-on terminal.

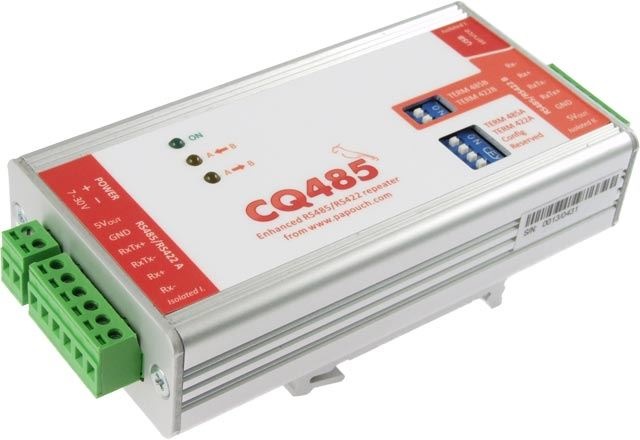

- Robuuste metalen behuizing met optionele DIN-railhouder
Transmission modes.
CQ485 module can work in three thesis data transmission modes:
- Passive mode: Data are shaped by TTL circuits; converter does not introduce any delay to the signal. Passive data ttransmission. Corrects edges of signals - no noticable delay is added the the transmission. (yellow - date, light blue - data out)

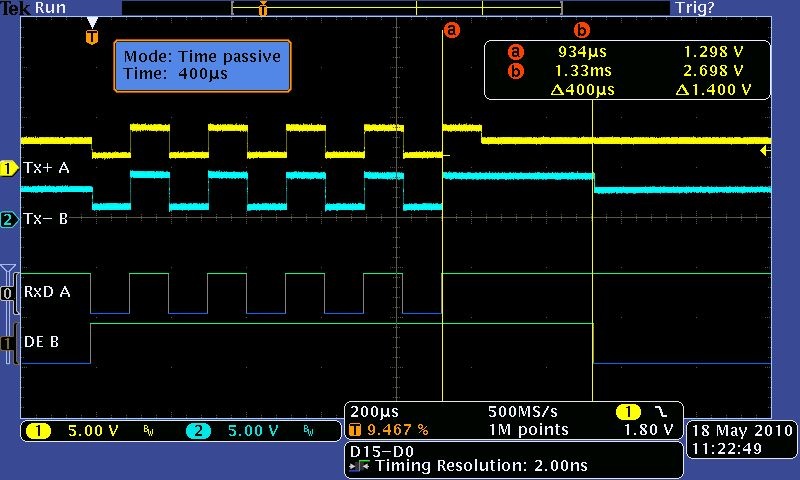

- Passive mode with timing: This mode is Suitable for special communication lines as CC-Link from Mitsubishi, or in special types or MODBUS RTU where there is need to separate individual packets. CQ485 inserts a delay or set-up length behind last stop bit. During this time CQ485 holds the line for itself. This mode works very similar to the passive mode. The Addition is in setting delay after receiving stop bit. Following example shows converter with 400μs delay. (yellow - date, light blue - data out). This mode works very similar to the passive mode. The Addition is in setting delay after receiving stop bit.

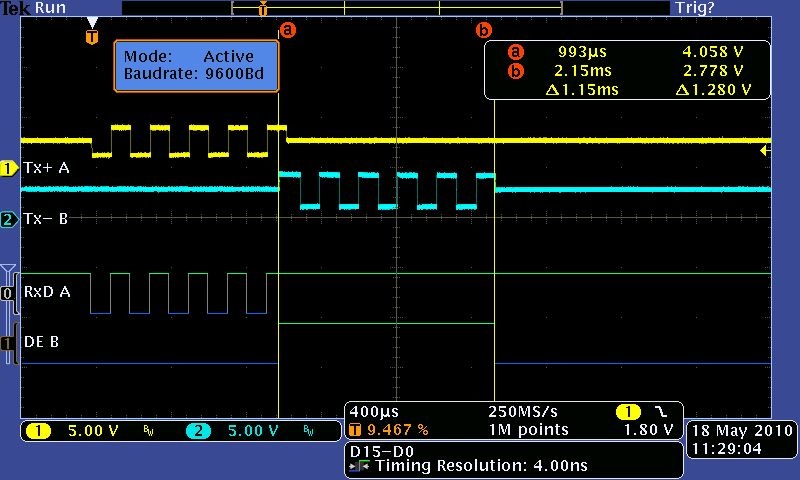

- Active mode: Data are received by a processor where and TRANSMITTED Those are completely reconstructed. The delay coming from That process is one byte.
CQ485 configuration

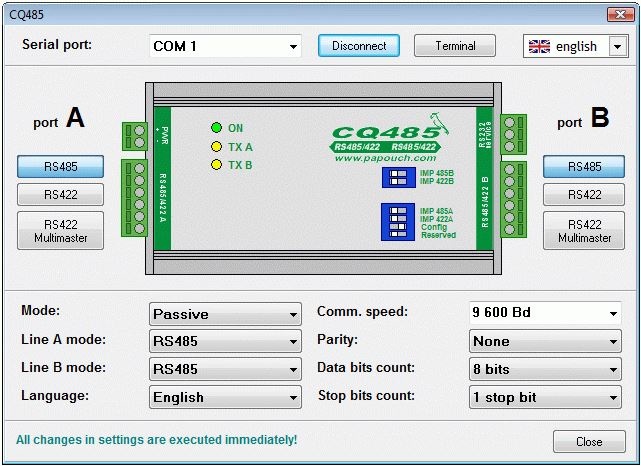

Most of the parameters (besides termination and idle-state-defining resistors) are adjustable via USB interface on the side of CQ485 module. To do that, you can use added software or any terminal program (for example HyperTerminal-which is contained in OS Windows.
